韩国SAMWON ACT公司是一家合格的 I/O 布线系统制造公司，主要生产IOLINK系列继电器模组、端子台、终端继电器、配电块产品。韩国三元公司是一家专门从事 FA

布线的公司，提供适合客户的布线减少解决方案，为客户提供合适的自动化解决方案。自 1999 年成立以来，Samwon Act 已发展成为一家专门从事 FA 布线的公司，客

户满意度是公司的首要任务。

Samwon Act通过提供方便和智能的解决方案，基于I/O布线减少系统、工业网络解决方案、传感器和现场连接解决方案、洁净室特定移动电缆系统和FA电缆线束系统。

韩国三元SAMWON ACT IOLINK主要生产端子台、继电器模组、小型以及中性和大型继电器终端模块、通用继电器、安全继电器、配电模块、

远程I/O终端、密封式真空连接器以及无尘电缆洁净产品。 I/O配线节约系统作为三元Act产品线中电气配线领域的良好产品，提供给消费者需求的合格配线节省解决方案。 IONET产品作为尺寸紧凑的

远程终端，易于维护而且便于配线。

韩国IOLINK三元XTB系列接口端子台主要特点易于操作和维护.

铰链式透明盖，便于操作和维护 ,冷孔安装结构和中板固定孔，安装相对简单,具有耐环境性和安全性的结构.

PCB是一体式结构，不会暴露在外部，电气安全的结构，如粉尘、水分等，外部Case使用阻燃材料.

韩国三元SAMWON ACT IOLINK公司成立于1999年，是一家专注于FA布线领域的生产公司，基于丰富的现场经验和技术致力于工厂自动化产品的开发和生产，

以实现能够满足客户需求的布线解决方案. 韩国三元（SAMWON ）是一家生产继电器、端子台、无尘拖链、快接端子、PLC连接电缆

等产品的公司，其产品在韩国已经发展十几年，通过ISO9001认证，CE认证，是韩国继电器、端子台、无尘拖链的生产厂家。

韩国三元SAMWON公司生产快接端子、XTB-COM20B XTB-COM40B系列端子台、TG7系列端子模块、TG7-1H40L系列端子模块以及XTB-40H、XTB-20H,XTB-34H,XTB-40H系列产品。

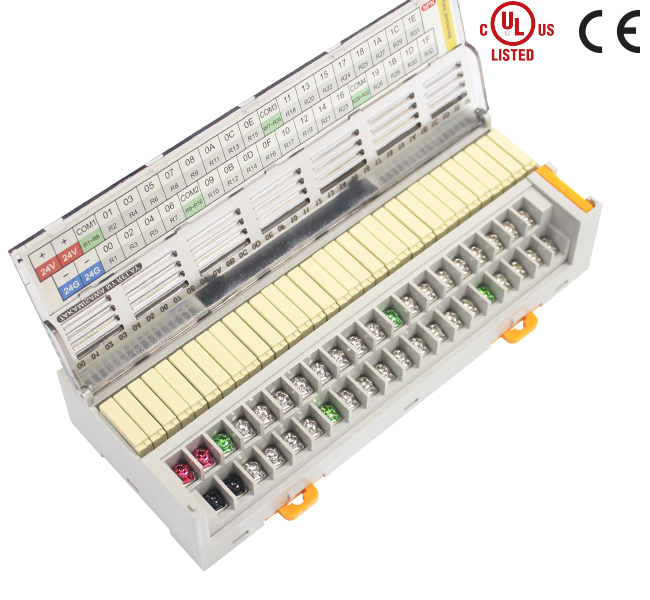

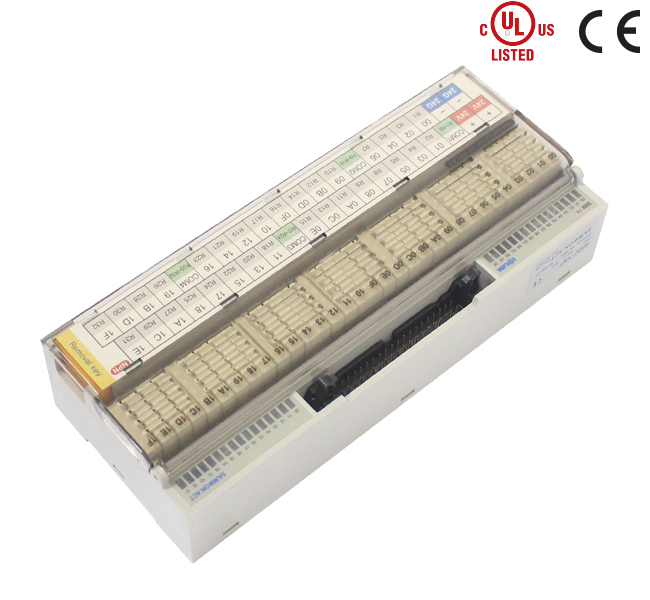

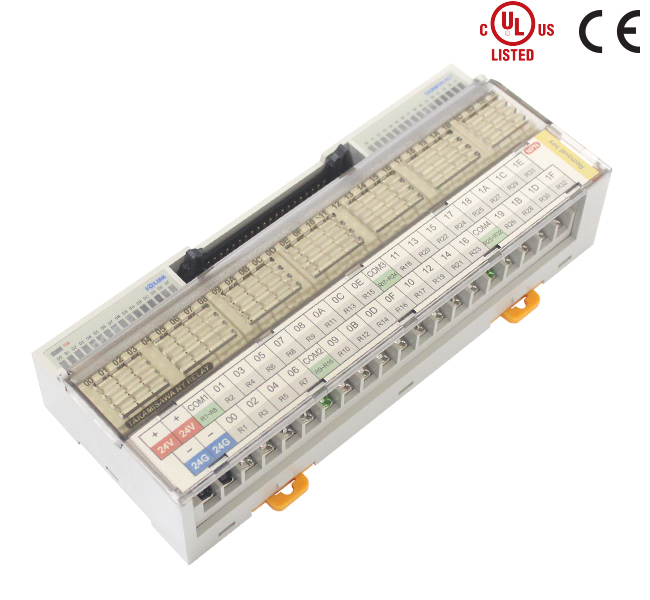

IOLINK继电器模组产品有R1T系列，R4T-16PS系列，R6T系列，R8T系列，R16C-A以及R16C-B,R32C-NS5A-40P系列。

韩国三元SAMWON ACT IOLINK产品主要涉及的业务领域：

1. I/O 布线节省系统（WIRING SOLUTION）

接口端子台、远程 I/O 终端（支持 EtherCAT、CCLink 协议）继电器端子、PLC I/O 电缆，多规格 DI/DO/DIO 模块（32 点、16 点）

电源分配模块、EZ-Clamp 连接器，SCR/SHN 通用继电器、密闭型真空连接器，各类布线配件。

2. 无尘运行电缆系统

适用场景：LCD/OLED 制造设备、半导体制造设备、其他洁净室设备，可根据用户设备条件定制产品

3. 传感器、执行器连接解决方案

M12/M8 连接用分支盒、M23 主电缆，M12/M8 传感器、执行器连接电缆（含 M8 传感器专用电缆、M12 分支型电缆），阀门插头连接用配件

4. FA 用线束 / 伺服连接电缆

适配品牌：三菱（J5/J4 系列）、安川（Σ-7/Σ-5 系列）、松下（A6/A5 系列）、欧姆龙（G5/1S 系列）、LS（Mecapion 系列、LS ELECTRIC 系列）

其他：定位单元电缆、PLC 用通信电缆、特殊线束 OEM 产品

六、三元SAMWON ACT IOLINK产品介绍

1. Ecoflex（无尘布线解决方案）

核心优势：低噪音、低振动、无尘，适配 LCD/OLED 及半导体设备的洁净室（Cleanroom）运行环境，支持国内最长 6 米长行程（Long-Stroke）

产品类型：

紧凑型（Compact Type）：支撑重电缆结构，坚固耐用

标准型（Standard Type）：性能经过验证，结构稳定

长行程型（Long-Stroke Type）：国内最长 6 米行程，满足大跨度需求

技术特点：

采用 ePTFE 材质特氟龙护套（POD），内置支撑结构与电缆，实现无尘

堆叠结构设计，即使电缆数量增加，仍可保持紧凑尺寸

电缆拖链内无摩擦、无缠绕，使用寿命可达 1000 万次以上

100% 定制生产，无订单数量限制，可根据应用场景灵活配置

2. I/O 布线接口端子台（Interface Terminal Block）

适配范围：国内外各类 PLC 及专用控制器的 I/O 布线

核心参数：

连接器引脚数：20、26、34、40、50、40×2 等

适配连接器品牌：广濑（HIROSE HIF）、欧姆龙（OMRON XG4）、富士通（FUJITSU FCN360）、本田（HONDA MR）、3M（3M MDR）等

端子台类型：螺丝端子型、欧式推入式（Push-in）、e-CON 分支型、JST SM 型

功能性产品：西门子前端连接器、F40 前端端子、伺服 I/O 端子

3. 继电器端子（Relay Terminal）

规格覆盖：支持 1、2、4、6、8、16、32 点等多规格产品系列，符合 CE、RoHS 认证

产品分类：

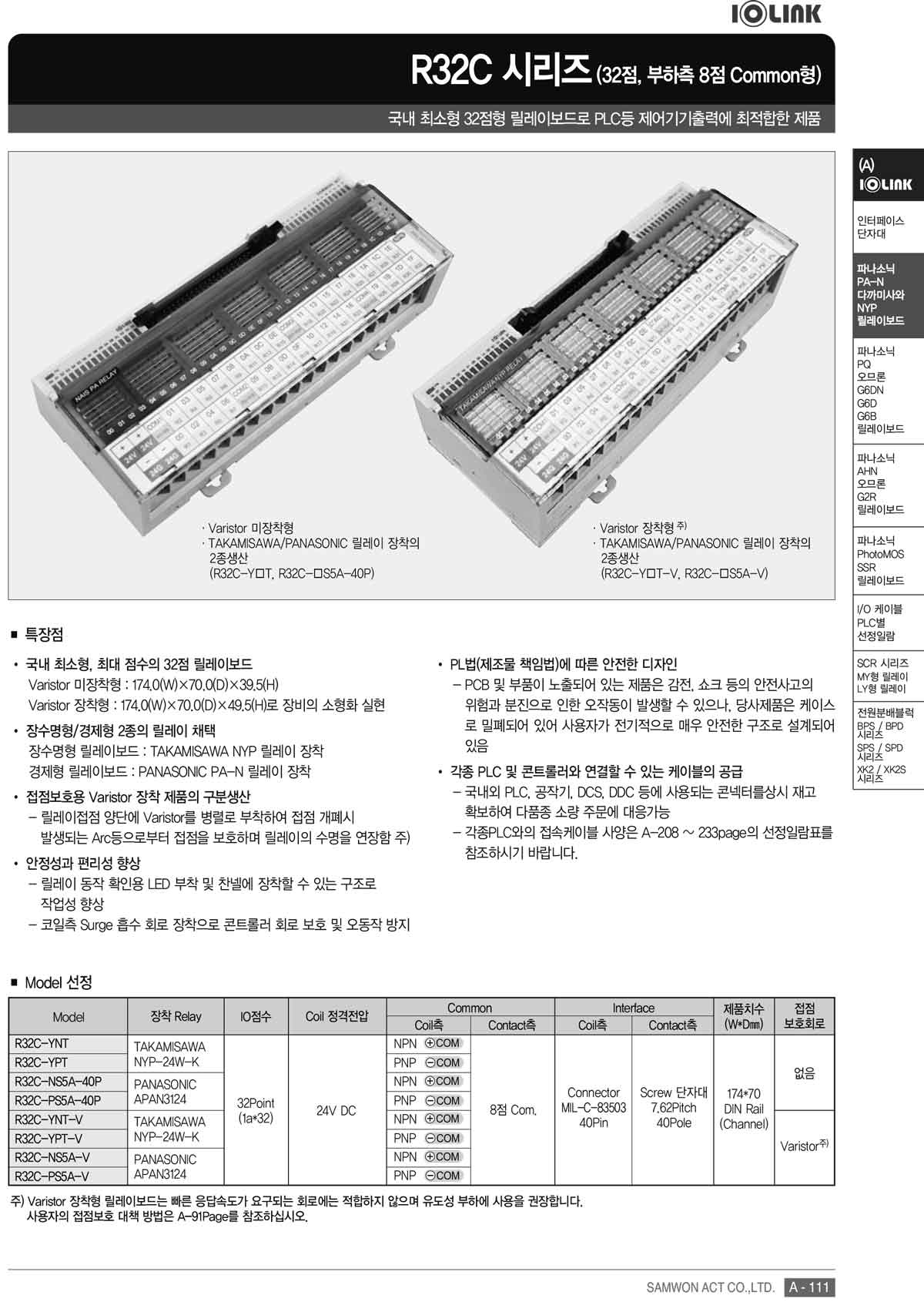

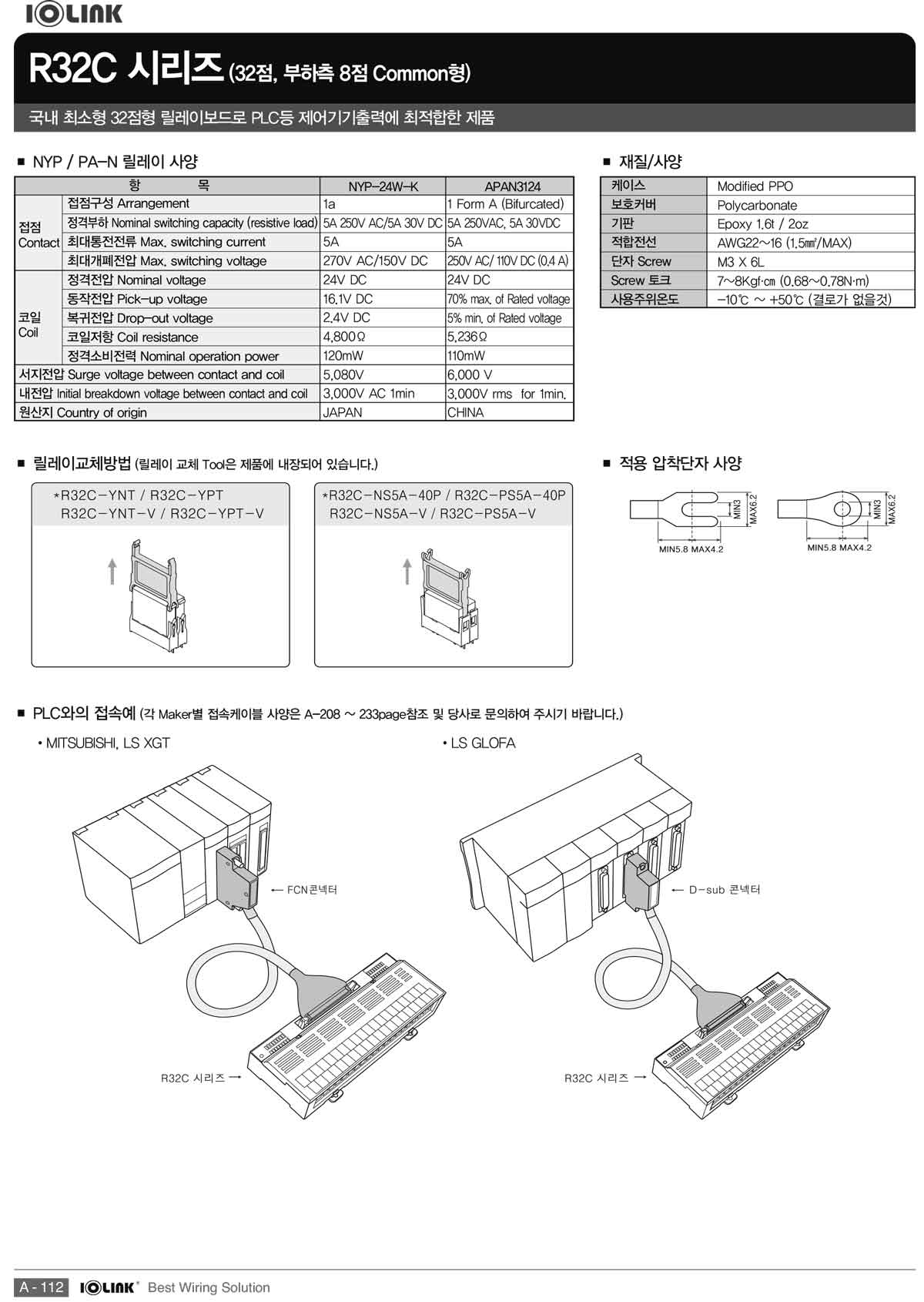

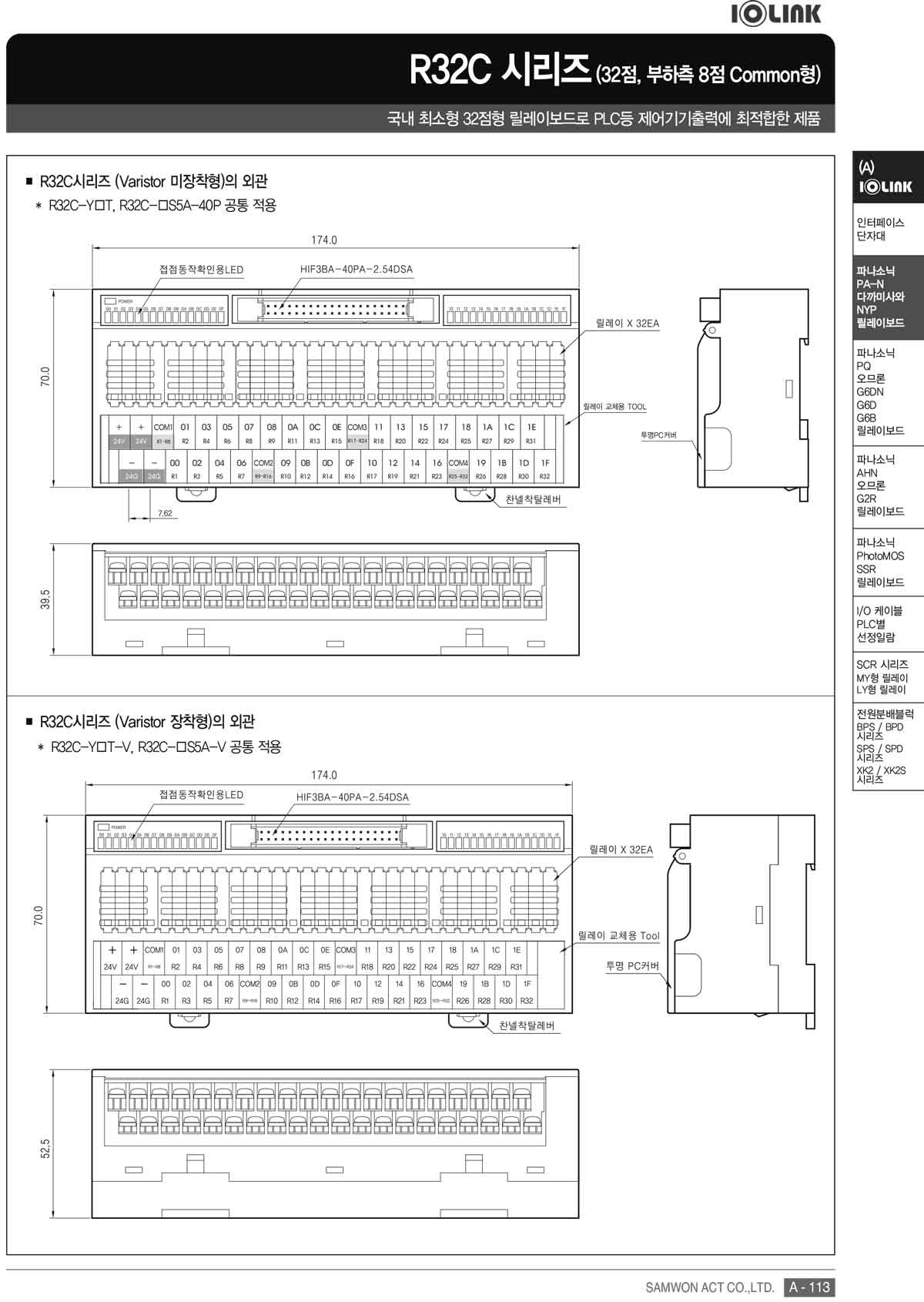

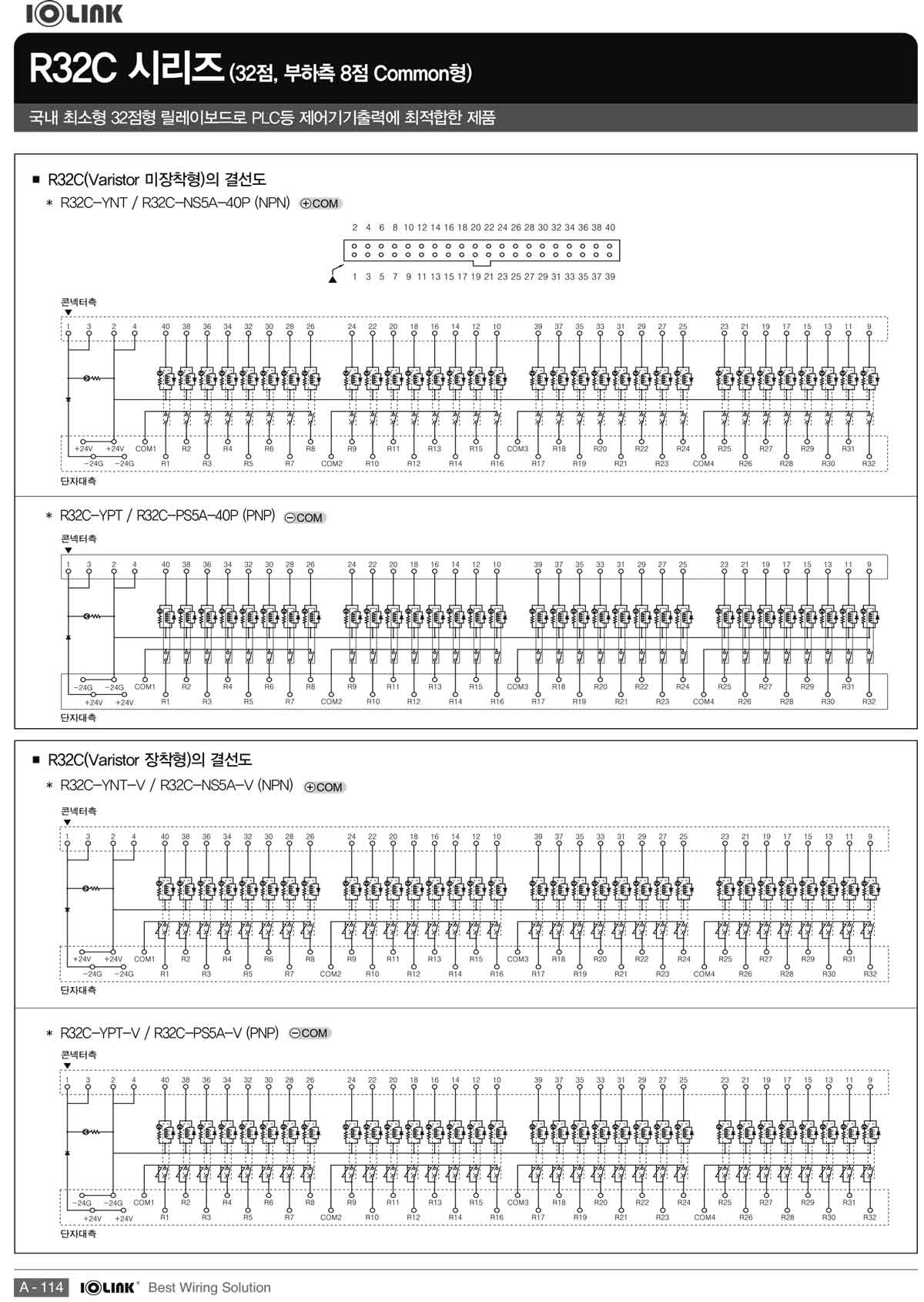

小型继电器端子（R1T/R4T/R6T/R8T/R16C-A/R16C-B/R32C/R32F/R16T/R32T 系列）：搭载高见泽（TAKAMISAWA NYP）、欧姆龙（OMRON G6D/G6DN）、松下（PANASONIC PA-N）继电器

中型继电器端子（R4Q-24V/R16Q/R2G-24V/R4G-24V/R4G-E/R8G-24V/R16G/R16G-F/R16G-EF/R32G 系列）：搭载松下（PANASONIC PQ）、欧姆龙（OMRON G6B）继电器

大型继电器端子（R4A/R4P/R16A/R16P/R4W-DC24VC/R16W 系列）：搭载三元（SAMWON ACT SHN）、欧姆龙（OMRON G2R）继电器

4. 无触点继电器端子（PhotoMOS/SSR Terminal）

类型 特点与参数

直流专用（PhotoMOS） - 负载侧额定规格：60V 以下、2.7A

- 适配 DC24V 负载

交流专用（Solid State） - 内置过零（Zero Cross）功能，在交流负载零电压附近动作，抑制浪涌电流和冲击电流

- 适配感性负载

混合型（Hybrid） - 单个端子可根据用途选择搭载无触点继电器和普通继电器，灵活适配多场景

5. 电源分配模块（Power Distribution Block）

（1）SPS/SPD 系列

特点：无需制作专利申请的汇流排，空间优化型新概念设计，适配 75A/100A/150A/250A 规格

安全设计：配备安全保护盖，预防触电和短路事故；端子防滑 V 型槽，确保连接稳定

安装优势：支持螺丝固定和导轨（Din Rail）安装，维护便捷；铰链式窗口结构，布线方便，可选择安全窗（Safety window）

（2）BPD/BPS 系列

适配场景：汇流排使用环境，三相一体化外壳设计

核心参数：额定电压 690V（高压分配），支持 4/8/12 路分支，满足不同设备需求

安全与安装：IP20 防护等级，仅暴露螺栓连接部位，降低短路和触电风险；支持导轨和面板直接安装，节省配电盘空间

（3）XK2/XK2S 系列

标准合规：符合 IEC60947-7-1 标准，欧式设计

安全特点：仅暴露螺栓连接部位，IP20 防护等级，电气安全可靠

灵活配置：内置多色编码板（红 / 白 / 黄 / 黑 / 蓝 / 绿），可根据用户用途选择

6. 工业网络远程 I/O 终端（Remote I/O Terminals）

（1）CRT 系列（CCLink 协会认证产品）

通信协议：支持 CC-Link Ver1.1，最大通信速度 10Mbps，传输距离 100m，最多支持 64 个节点

适配场景：工业现场高速数据传输，紧凑型尺寸，节省安装空间

（2）EST 系列（EtherCAT 通信）

技术优势：支持 EtherCAT 工业以太网，兼容多种拓扑结构（线型、总线型、树型、星型）

功能定位：高性能从站数字 I/O 终端，适配运动控制、机器视觉等高精度场景

7. 安全继电器及插座（Safety Relay & Socket）

核心参数：线圈额定电压 24V DC，触点额定电流 6A（250V AC/30V DC），适配多行业安全标准

性能优势：

高速响应：线圈额定电压下响应时间≤8ms

抗冲击：抗误动作冲击≥200m/s²

安全设计：强制导向触点结构，确保安全回路控制；小型轻量化， slim 设计

适配场景：机床、自动化设备、工业机器人系统、电梯（升降机）自动安全控制

认证与供应：获 “K” 标志认证（符合行业安全标准），常备库存，快速交货

8. 伺服 I/O 连接端子（SERVOCON Connector）

产品系列：SIO-J5G/SIO-J5W2/SIO-J5W3/SIO-20P/SIO-26P

核心优势：无需额外连接电缆或端子台，直接实现伺服放大器 I/O 布线；采用推入式（Push-in）端子台，减少现场布线工时

功能设计：

部分型号（SIO-J5□□）配备 LED 指示灯，便于确认输入 / 输出状态

通用 20P/26P 型号：支持传感器输入、制动器输出信号，还可连接差分线路驱动器、模拟监控输出等信号

9. EZ-Clamp 连接器（IDC 型）

用途：传感器、IN/OUT 信号连接，电缆中继连接及分支板连接（3P/4P/5P 规格）

操作优势：无需预处理或专用工具，仅需插入电线后用钳子压接，大幅减少布线工时

安全与适配：触点内置，电气安全；2mm 间距，符合 e-con 标准，适配传感器、I/O 信号；兼容多种电线规格（导体截面积、绝缘外径）

10. 密闭型连接器（DSC/MSC Series）

（1）DSC 系列（D-SUB 型）

规格：5W5/9/15/25/37pin，单排（Single）5 种、双排（Double）5 种

性能：泄漏等级≤10⁻⁷ Torr，适配真空环境及氦气、氮气设备

用途：通信、I/O 信号传输，广泛应用于 LCD/OLED 设备

（2）MSC 系列（MS 型）

规格：20/22 Shell，螺丝型（Screw）8 种、法兰型（Flange）8 种

优势：

适配高真空环境，满足 LCD/OLED 设备氮气、真空场景需求

两端连接器紧固方式，安装维护简便

兼容 MIL 规格 MS 连接器，采购便捷

支持螺栓固定和法兰固定（法兰型），适配不同安装场景

11. M12/M8 传感器 / 执行器连接解决方案（QPORT 系列）

产品类别 具体型号与用途

M12 分支盒 - MPA 系列：主电缆一体化 M12 分支盒

- MPB 系列：主电缆分离型（M23）M12 分支盒

- MPT 系列：端子台安装型 M12 分支盒

M8 分支盒 - MSA 系列：主电缆一体化 M8 分支盒

- MSB 系列：主电缆分离型（M23）M8 分支盒

连接电缆 - M12S 传感器连接电缆、M8S 传感器连接电缆

- M23 主电缆（适配 MPB/MSB 系列）

- VPA/VPB/VPC/VDC 阀门插头电缆

现场作业连接器 - M12A 系列：预组装焊接型 / 螺栓型 / IDC 型

- M8A 系列：预组装螺栓型

- M12 连接用配件

12. 工业网络通信电缆（CAT.6A & 5E）

适配协议：EtherCAT、Ethernet、GigE Vision

产品类型：

Cat.6A RJ45 电缆、GigE Vision Cat.5e RJ45 电缆

EtherCAT M12/RJ45 电缆（M12 X-Coded/D-Coded，符合 IP67 防护）

质量保障：

所有产品 100% 通过 FLUKE Networks 分析仪测试（比标准 Channel Test 更严格的 Patch Cord Test）

支持 1Gbps/10Gbps 传输速度，信号无损耗，适配运动控制、机器视觉相机、控制器等场景

13. 现场总线电缆（Fieldbus Cable）

协议覆盖：DeviceNet（THIN/THICK）、PROFIBUS DP、CC-Link、EtherCAT、PROFINET

连接器规格：

DeviceNet：M12 A-code、7/8"-16UN

PROFIBUS DP：M12 B-code（EMI 屏蔽型，螺丝紧固）

CC-Link：M12 A-code

EtherCAT/PROFINET：M12 D-code（EMI 屏蔽型，螺丝紧固 / IDC 型）、RJ45、7/8"-16UN 电源电缆

优势：与进口产品同等规格，支持小批量订单及快速交货；专用测试仪检测，从源头避免错接

14. FA 线束与伺服电缆（FA Cable Harness）

适配品牌：三菱 MELSERVO（J5/J4）、安川 SIGMA（Σ-7/Σ-V）、松下 MINAS（A6/A5）、欧姆龙 OMNUC（G5/1S）、LS ELECTRIC（XGT 伺服、L7/iX7 伺服）、LS Mecapion

产品特点：

库存保障：电缆及连接器常备库存，支持快速交货和小批量生产

定制化：根据运行环境区分生产（高弯曲伺服电缆、中弯曲电缆、拖链专用电缆）；支持定制特殊规格线束

质量稳定：适用于固定、移动（拖链）、机器人高弯曲等多场景

15. 机器视觉电缆（Machine Vision Cable）

系列 用途 规格与特点

SCL 系列 相机链路（Camera Link）接口相机与帧抓取器之间连接 支持 Base、Medium/Full 配置（Medium/Full 配置需 2 根电缆）

SGE 系列 FA 用网络相机与 PC 之间连接 符合 ANSI/TIA 568-B.2 Cat.5e、ANSI/TIA 568.2-D Cat.6A 标准，适配 GigE/10GigE Vision

SCA 系列 模拟接口（Analog interface）相机与相机适配器之间连接 提供直型（Straight）、弯型（Angle）两种规格，适配不同安装空间

16. RT-FLEX 电缆（HITACHI 合作系列）

核心材质：氟树脂 ETFE 绝缘层，耐磨、耐弯曲，适配高速运行和高弯曲环境

产品类型：

RT-FLEX-SB 2464 LF（屏蔽型）、RT-FLEX 2464 LF（非屏蔽型）：符合 UL 758/UL AWM Style 2464/2586 标准

RT-FLEX-FLAT（扁平融合型）：将多根不同规格电缆、气管扁平融合，适配狭小空间布线

优势：

经济性：ETFE 绝缘层成本合理，性价比高

小型化：薄膜压缩技术，比传统 ETFE 绝缘产品细 10-15%

灵活性：支持气管与电缆组合，可根据客户需求定制

17. UFlex 一体化布线系统（Uni Wiring System）

核心价值：解决拖链布线难题，支持客户定制所有规格的线束产品，保障质量、快速交货及多品种 / 大批量库存

性能提升：传统单独布线 1000 万次以上运行易故障，UFlex 连接电缆可实现 2000 万次以上稳定运行

服务内容：

提供可连接电缆规格（常备库存）

提供运行用电缆与气管的融合服务，便于拖链铺设，减少运行时摩擦和缠绕，延长使用寿命；短距离场景可无需拖链
